Прегледи:0 Аутор:Уредник сајта Време објављивања: 2026-10-12 Порекло:Сите
Прецизност у производњи пешчаног језгра диктира тачност димензија и завршну обраду завршних ливних одливака. Када објекат доживи недоследну густину језгра, прекомерну потрошњу смоле или непотпуно очвршћавање, оператери често преузимају кривицу. Међутим, ови проблеми ретко потичу од људске грешке. Они су симптоми деградираних, лоше специфицираних или застарелих компоненти машина које отказују под стресом континуиране производње.
Разумевање тачне анатомије Цолд Бок Цоре Схоотера помаже вам да прецизно дијагностикујете уска грла у производњи. Проценом механичког стања сваког подсистема, инжењери ливнице доносе информисане одлуке у вези са распоредом одржавања и заменама компоненти. Препознавање начина на који су појединачни делови у интеракцији омогућава тимовима да ефикасно процене ОЕМ у односу на опције на тржишту и оправдају капиталне трошкове за циљане надоградње или прилагођена решења која трајно решавају понављајуће недостатке квалитета.
Интегритет ударне главе: Глава за пуцање и склоп плоче за удувавање су најкритичније варијабле за постизање равномерног збијања песка и спречавање дефекта језгра, посебно у сложеним геометријама језгра.
Ефикасност производње гаса: Прецизна контрола у генератору гаса и систему за прочишћавање директно утиче на време очвршћавања, потрошњу амина/катализатора и еколошку усклађеност, елиминишући ризик од непотпуног очвршћавања.
Економика хабајућих делова: Проактивна процена делова са високим степеном абразије (млазнице, вентили за испуштање, складишта песка) смањује непланиране застоје и смањује укупне оперативне трошкове.
Аутоматизација и прилагођавање: Надоградња старих механичких система са модерним ПЛЦ-овима, или улагање у посебно дизајниране алате, нуди пут са високим РОИ за трансформацију производње у ливници без замене целе машине.
Мапирање животног циклуса пешчаног језгра унутар машине открива високо синхронизован низ механичких и хемијских догађаја. Свака компонента у овом ланцу мора да изврши своју функцију са тачним временом и снагом како би одржала континуирану производњу. Стандардни оперативни редослед прати ове различите фазе:
Уношење и постављање: Прецизна мешавина песка од силицијум диоксида, смоле и катализатора улази у зону за извођење из горњег миксера.
Флуидизација и убризгавање: Машина флуидизује и убризгава ову смешу под високим притиском у затворену шупљину кутије са језгром.
Хемијско очвршћавање: Генератор гаса уводи испарени катализатор за очвршћавање везива, стврдњавајући песак у свој коначни облик.
Пражњење и избацивање: Машина прочишћава заостале гасове кроз издувни систем и избацује готово језгро ради руковања.
Конфигурације машина диктирају специфичне захтеве за компоненте и профиле хабања. Полуаутоматски пуцачи на језгро ослањају се на ручну интервенцију за утовар и истовар кутија језгра. Њихове сигурносне блокаде, ручни механизми стезања и клизне шине доживљавају велико физичко хабање услед сталне интеракције руковаоца. Потпуно аутоматски системи раде континуирано, стављајући огроман стрес на пнеуматске вентиле, крајње прекидаче и аутоматске клинове за избацивање. Непрекидни циклус рада аутоматских машина убрзава деградацију унутрашњих заптивки и млазница. Потребни су вам ригорозни предиктивни распореди одржавања да би они ефикасно функционисали.
Систем високих перформанси испуњава строге критеријуме успеха у свим оперативним фазама. Минимално премошћавање песка у резервоару обезбеђује непрекидан проток материјала. Тачно волуметријско дозирање спречава расипање материјала и одржава конзистентне тежине језгра. Оптимална дисперзија гаса гарантује уједначену затезну чврстоћу у целом језгру. Чврсто стезање спречава изобличење димензија током фазе убризгавања под високим притиском.
Да бисмо ефикасно проценили и одржавали ове машине, делимо архитектуру у четири различите оперативне зоне:
Припрема и испорука песка
Механизам пуцања
Очвршћавање и контрола гаса
Алати и аутоматизација
Резервоар за мешавину служи као примарно окружење за пријем и постављање припремљене мешавине силицијумског песка, смоле и катализатора. Његова примарна функција је да одржава течљивост смеше док спречава прерано очвршћавање или одвајање везива од зрна песка. Резервоар мора да има довољну запремину да обезбеди непрекидне циклусе гађања, а да не изазове сабијање тешке мешавине песка под сопственом тежином.
Варијације дизајна у резервоару директно утичу на динамику протока материјала. Конусни дизајни су стандардни, али често пате од рупа од пацова. Ово се дешава када се песак залепи за угаоне зидове и само средишњи стуб тече наниже, остављајући стагнирајући материјал на странама који се на крају стврдне и стврдне. Цилиндрични дизајни са узбурканим дном или стрмијим угловима пражњења обезбеђују конзистентнији проток масе. Они осигуравају да комора за гађање добије уједначену количину песка за сваки циклус.
Процена перформанси резервоара захтева преглед унутрашњих површина. Мешавина силицијум песка је веома абразивна и хемијски лепљива. Голи челични зидови брзо деградирају, што доводи до озбиљног премошћавања песка и прекида протока. Наношење унутрашњих премаза, као што су тефлон или полиетилен ултра-високе молекуларне тежине (УХМВ), на све делове који су у контакту са смешом, смањује коефицијент трења. Ови премази спречавају приањање, олакшавају несметан пренос материјала и штите челик који лежи у основи од брзог хабања.
Контролисање пада мешавине песка из резервоара у комору за гађање ослања се на робусне вентиле за пражњење. Лептир вентили користе ротирајући диск за отварање и затварање путање протока. Они нуде брзо активирање, али излажу ивице диска сталном хабању. Стиснути вентили користе флексибилну гумену чауру која се компресује да заустави проток. Они пружају потпуно несметан пут када су отворени, али захтевају честе замене рукава. Клизне капије раде тако што се челична плоча помера преко отвора. Ово ефикасно сече кроз стуб песка, али се лако заглављује ако зрна песка инфилтрирају у водилице.
Абразивна природа силицијум песка представља озбиљне ризике од хабања и одржавања за све компоненте контроле протока. Како песак тече поред заптивки вентила, делује као брусни папир. Полако еродира толеранције потребне за одржавање заптивке која не пропушта притисак. Када вентили за пражњење не успеју у потпуности да заптиве, следећи циклус гађања тера компримовани ваздух назад у резервоар. Ово узрокује цурење притиска и слабо сабијање језгра. Коришћењем каљених челичних плоча или кућишта вентила обложених полиуретаном продужава век компоненти и одржава интегритет притиска секвенце снимања.
Рутинско одржавање испусних вентила треба да укључује:
Седмични визуелни прегледи гумених навлака у штипаљкама за знаке пуцања или стањивања.
Месечна калибрација пнеуматских покретача који покрећу клизне капије како би се осигурало потпуно затварање.
Тромесечна замена периметарских заптивки на лептир вентилима како би се спречило пробијање.
Глава за пуцање је механичко срце машине. Његова основна функција је да тренутно притисне мешавину песка и убризгава је у шупљину алата. Када се вентил за пуцање отвори, огромна запремина компримованог ваздуха флуидизује песак, носећи га кроз плочу за издувавање у кутију за језгро. Брзина и униформност овог притиска диктирају кинетичку енергију која се преноси на зрна песка.
Капацитет ударне главе и време одзива издувног вентила директно утичу на густину језгра и интегритет структуре. Ако је запремина главе премала за кутију са језгром, песак се неће чврсто збити. Ово доводи до меких језгара које се распадају током руковања. Супротно томе, издувни вентили морају испуштати преостали притисак одмах након што се шупљина напуни. Спори издувни вентили остављају кутију језгра под притиском предуго, гурајући песак у линије за раздвајање и стварајући бљесак.
Оператери морају да уравнотеже концептуалне компромисе између притиска пуцања и хабања опреме. Висок притисак пуцања, обично између 3 до 6 бара, постиже врхунско сабијање. Ово вам је потребно да песак набијете у дубока ребра и сложене геометрије. Међутим, превелики притисак убрзава хабање на површинама кутије за језгро и повећава ризик од издувавања песка на линијама раздвајања. Оптимизација главе за пуцање укључује подешавање притиска на тачан минимум потребан за потпуно сабијање, чиме се чува животни век алата.
Дувачке плоче служе као интерфејс између главе за пуцање и кутије за језгро. Техничке спецификације за плоче за издувавање захтевају тачно обликовање рупа и прецизно поравнање млазница како би одговарало отворима за убризгавање алата. Плоча мора да издржи огромну силу система стезања која се спушта надоле, истовремено одолевајући абразивном удару флуидизованог песка.
Посебно дизајниране плоче за издувавање и специјализоване конфигурације млазница решавају специфичне техничке изазове приликом производње веома сложених језгара. Стандардно равномерно постављање млазница често не успе да испуни сложене делове. Пресликавајући веће млазнице на дебеле делове језгра и мање, усмерене млазнице на танке или ограничене области, инжењери контролишу брзину протока песка и спречавају шупљине у финалном производу.
Избор материјала за млазнице за убризгавање одређује њихов радни век и способност заптивања.
Материјал млазнице | Отпорност на хабање | Способност заптивања | Најбоља апликација |
|---|---|---|---|
Стандард Стеел | Умерено | лоше (чврсто) | Основна језгра велике запремине са равним линијама раздвајања. |
Харденед Аллои | Одлично | лоше (чврсто) | Високо абразивне мешавине песка, дуги производни циклуси. |
Полиуретан/гума са врхом | Ниско до умерено | Одлично (флексибилно) | Сложени алати који захтевају савршено заптивање под притиском да би се спречило пробијање. |
Реалност имплементације одржавања млазница снажно утиче на економику производње. Покретање истрошених млазница доводи до лоше дефиниције ивица на језгри, локализованих меких тачака и значајно повећане стопе отпада. Успостављање строге фреквенције замене засноване на броју циклуса, а не на визуелном квару, спречава ове падове квалитета и одржава конзистентан излаз у ливници.
Процес очвршћавања у хладној кутији ослања се на прецизно хемијско руковање катализатором, обично аминским гасом или сумпордиоксидом (СО2). Јединица генератора гаса прима течни катализатор, потпуно га испарава и дозира у кутију са језгром. Течни катализатор мора да се загреје и помеша са носећим гасом, обично компримованим ваздухом или азотом, да би се створила униформна пара која продире у збијену матрицу песка.
Процена генератора гаса захтева процену њихове способности да испоруче прецизне, поновљиве запремине катализатора уз одржавање конзистентне температуре испаравања. Ако температура падне, катализатор остаје у течном стању капљице. Ове капљице изазивају локализовано прекомерно очвршћавање, остављајући тешке наслаге смоле на алату, док друге области језгра остају нестврднуте и слабе.
Напредна технологија дисперзије гаса решава уобичајени технички изазов непотпуног очвршћавања у сложеним деловима језгра. Коришћењем пропорционалних вентила и контролера протока масе, савремени генератори динамички прилагођавају концентрацију гаса током циклуса очвршћавања. Ово осигурава да пара доспе до најдубљих удубљења кутије са језгром пре него што гас-носач каналише путем најмањег отпора.
Ефикасан генератор гаса делује као примарни фактор који утиче на вредност за целу ливницу. Амини и специјализовани катализатори су скупи потрошни материјал. Оптимизацијом процеса испаравања и дозирања, генератор високих перформанси драстично смањује потрошњу катализатора. Елиминише опасност по животну средину од прекомерног гаса и скраћује укупно време циклуса убрзавањем фазе очвршћавања.
Након убризгавања гаса, машина покреће циклус прочишћавања загрејаног ваздуха. Механика процеса укључује форсирање загрејаног ваздуха велике запремине, ниског притиска кроз исте млазнице за дуваљку. Ово прочишћавање гура активни катализатор у потпуности кроз матрицу песка, обезбеђујући пуну хемијску реакцију са смолом, а затим евакуише све заостале гасове из кутије језгра. Ваздух за прочишћавање се обично загрева између 80°Ц и 100°Ц да би се спречило да се испарени амин поново кондензује у течност унутар алата.
Издувни систем функционише као битна еколошка и безбедносна компонента. Нереаговани амин гас је веома токсичан и корозиван. Издувни цевоводи хватају прочишћене гасове и усмеравају их у систем киселог пречистача. Чистач неутралише хемикалије пре испуштања у атмосферу. Одржавање цевовода отпорних на цурење и корозију штити оператере од изложености и осигурава да објекат испуњава строге стандарде еколошке усклађености.

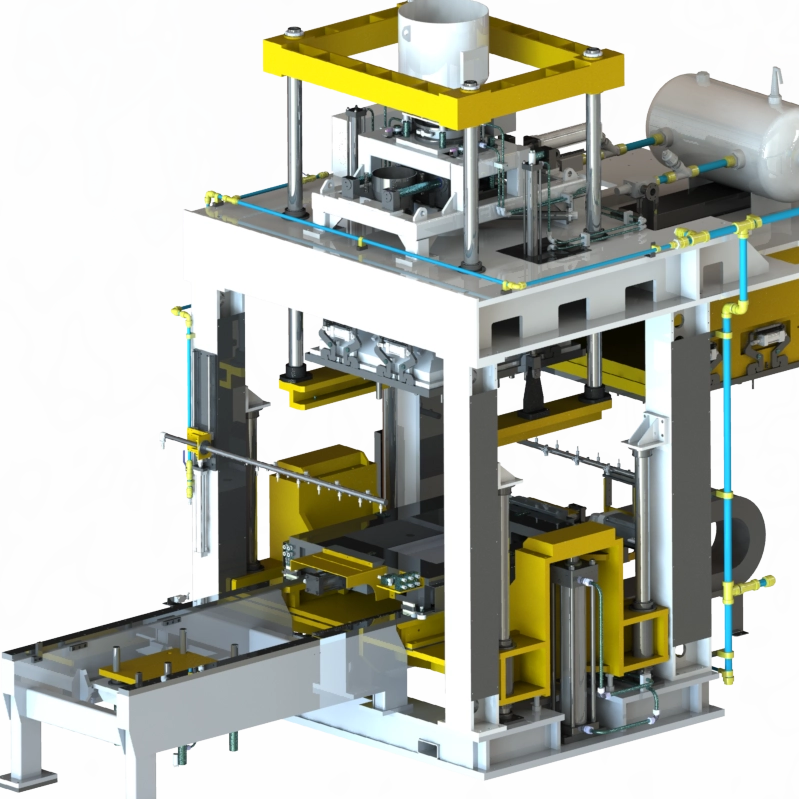

Основни оквир пружа структурну основу за цео Цолд Бок Цоре Схоотер . Структурни захтеви диктирају тешку челичну конструкцију високе крутости која је способна да апсорбује озбиљну кинетичку енергију која се ствара током процеса снимања. Ако се оквир савије чак и за делић милиметра под притиском, кутија за језгро се одваја, што доводи до отпадних језгара и оштећења опреме.
Хидраулички и пнеуматски цевоводи чине нервни систем машине. Црева високог притиска, челични разводници и спојеви за тешке услове рада одржавају тачно време машине и радну сигурност. Изненадни губитак хидрауличког притиска услед издуваног споја током циклуса снимања изазива катастрофалан квар алата. Редовна провера ових цевовода на хабање, деградацију топлоте и безбедно постављање је обавезна.
Стезни механизми причвршћују половине кутије језгра заједно током снимања под високим притиском. Хидраулични цилиндри нуде огромну, непопустљиву силу стезања. То их чини идеалним за велике или сложене алате који захтевају апсолутну крутост. Пнеуматски цилиндри обезбеђују веће брзине покретања за мање кутије са језгром, али се благо компресују под екстремним притисцима пуцања. Довољна сила стезања је од виталног значаја. Неадекватан притисак омогућава мешавини песка да раздвоји алат, стварајући блиц који захтева скупо ручно брушење за уклањање.
Интеграција алата дефинише како се машина повезује са језгром. Плоче машине морају да буду прилагођене дизајну ливнице по мери, користећи стандардизоване монтажне решетке или магнетне системе који се брзо мењају. Прецизно поравнање између плоче за издувавање машине и улазних отвора кутије за језгро обезбеђује несметан пренос песка без турбуленције или губитка притиска.
Правилно одзрачивање унутар кутије за језгро је подједнако важно. Вентилациони отвори омогућавају да носећи гас и истиснути ваздух побегну док заробљавају зрнца песка. Зачепљени отвори стварају повратни притисак, спречавајући песак да испуни шупљину и доведе до меких, неупотребљивих језгара. Руковаоци морају редовно прегледати и чистити ове вентилационе отворе.
Када се језгро очврсне, системи за избацивање га безбедно уклањају из алата. Механички или пнеуматски игле за избацивање потискују језгро из шупљине. Ови клинови морају да се активирају истовремено и са уравнотеженом силом. Неуједначен притисак избацивања узрокује ломљење крутог пешчаног језгра или изобличење димензија, чинећи га бескорисним за завршни процес ливења.
Модернизација ливничке опреме довела је до потпуног преласка са застарелих релејно-логичких панела на напредне програмабилне логичке контролере (ПЛЦ) упарене са интуитивним ХМИ екранима осетљивим на додир. Модерни ПЛЦ обрађују хиљаде улаза у секунди. Они омогућавају микро-секундна подешавања времена вентила, регулације притиска и сигурносне блокаде. Ова дигитална контрола елиминише механичко кашњење повезано са старијим електричним системима.
Интеграција сензора обезбеђује повратну спрегу затворене петље неопходну за прецизну производњу. Претварачи притиска прате тачну силу унутар главе за пуцање. Крајњи прекидачи проверавају апсолутни положај стезних цилиндара. Сензори температуре осигуравају да генератор гаса одржава оптималну топлоту испаравања. Ако било који сензор открије одступање од програмираних параметара, ПЛЦ зауставља циклус пре него што се произведе дефектно језгро.
Процена скалабилности ових контролних система укључује процену њихове повезаности. Модерни ПЛЦ-ови се лако интегришу у шире Мануфацтуринг Екецутион Системс (МЕС). Ова интеграција омогућава менаџерима ливница да прате податке у реалном времену, надгледају одступања у времену циклуса, интегришу се са софтвером за симулацију ливења и имплементирају предиктивне планове одржавања засноване на стварним циклусима машине, а не на календарским проценама.
Дијагностиковање кварова делова захтева структурирани оквир заснован на метрици перформанси до резултата. Анализом специфичних основних дефеката, тимови за одржавање прате проблем до неисправне компоненте. На пример, доследно мекана језгра обично указују на низак притисак пуцања узрокован истрошеним издувним вентилима или деградираним заптивком главе за пуцање. Присуство блица дуж линија раздвајања директно указује на недовољну силу стезања или савијајући оквир основе. Локализовани неочврсли песак указује на лошу дисперзију гаса, што захтева инспекцију генератора гаса и цевовода за прочишћавање.
Када решавате проблеме са перформансама машине, следите овај дијагностички редослед:
Идентификујте дефект: Изолујте да ли је проблем димензионалан (блесак, савијање) или структурални (меке тачке, трошење).
Проверите пнеуматско снабдевање: Проверите да ли главна ваздушна компанија испоручује конзистентан притисак без падова током циклуса снимања.
Прегледајте заптивке: Прегледајте О-прстенове и чахуре испусног вентила на абразивно хабање.
Проверите проток катализатора: Уверите се да генератор гаса одржава исправну температуру испаравања и да контролери масеног протока региструју одговарајућу дозу.
Приликом замене компоненти, ливнице морају објективно одмерити своје могућности набавке. Следећа табела приказује компаративне предности ОЕМ, Афтермаркет и Цустом делова:
Стратегија набавке делова | Примарне предности | Идеални сценарији примене | Разматрања имплементације |
|---|---|---|---|
ОЕМ компоненте | Гарантоване толеранције, тачно пристајање, очување гаранције машине, предвидљив животни век. | Управљачки системи (ПЛЦ, сензори), хидраулички разводи високог притиска, гасни генератори. | Већа почетна набавна цена; може имати дуже време испоруке у зависности од локације произвођача. |
Послепродајни делови за хабање | Исплативо, лако доступно, стандардних димензија. | Потрошни материјал са великим обртом као што су стандардне челичне млазнице, гумене чахуре вентила, основне заптивке. | Променљива контрола квалитета; захтева ригорозну улазну инспекцију како би се осигурала тачност димензија. |
Делови по мери | Решава специфичне проблеме геометрије, оптимизује проток песка, смањује отпад на тешким пословима. | Специјализоване ударне плоче, усмерени низ млазница, модификовани магацини песка за јединствене смоле. | Високи почетни трошкови инжењеринга; захтева блиску сарадњу са дизајнерима алата и симулацију тока. |
Главни ремонт компоненти носи инхерентне ризике имплементације. Замена генератора гаса или надоградња ПЛЦ панела захтева значајно време застоја машине. Да би ублажиле ове ризике, ливнице би требало да планирају стратегије постепене надоградње током планираног заустављања одржавања. Претходно састављање и тестирање прилагођених плоча за издувавање или пнеуматских разводника пре него што се машина стави ван мреже обезбеђује брз повратак у пуни производни капацитет.
Извршите свеобухватну ревизију машине фокусирајући се на обрасце хабања плоча за издувавање, млазница и испусних вентила да бисте успоставили основу за замену.
Свакодневно евидентирајте одступања у времену циклуса и падове притиска да бисте идентификовали неисправне хидрауличке или пнеуматске заптивке пре него што изазову катастрофалне застоје.
Калибрирајте генератор гаса и системе за прочишћавање једном месечно да бисте спречили преношење течног катализатора и смањили потрошњу скупих хемикалија.
Консултујте се са инжењерима алата да бисте одредили прилагођене плоче за издувавање и усмерене млазнице за кутије са језгром које тренутно имају високе стопе отпада.
О: Глава за гађање врши притисак на мешавину песка и смоле у етапама коришћењем велике количине компресованог ваздуха. Он флуидизује песак и убризгава га кроз плочу за издувавање у кутију за језгро, обезбеђујући кинетичку енергију потребну за густо паковање песка у сложене геометрије алата.
О: Учесталост замене у потпуности зависи од броја циклуса и абразивности мешавине песка. Стандардне челичне млазнице захтевају замену сваких неколико недеља у окружењима високе производње, док очврсле легуре трају дуже. Замените их одмах када унутрашње хабање промени проток песка или проузрокује лошу дефиницију ивица на језгри.
О: Непотпуно очвршћавање је обично узроковано лошом дисперзијом гаса, ниским температурама испаравања у генератору гаса или неадекватним притиском прочишћавања. Ако катализатор остане у течном стању или гас носилац каналише путем најмањег отпора, дубоки или замршени делови језгра неће се стврднути.
О: Каљени челик или специјализоване легуре су најбољи за отпорност на јаку абразију силицијум песка. Полиуретанске или гумене млазнице се често користе јер стварају супериорну заптивку против цурења на кутији са језгром, иако се брже разграђују од излагања хемикалијама гасовима који очвршћавају.
О: Високо ефикасан генератор гаса потпуно испарава катализатор и прецизно га дозира. Ово обезбеђује уједначену чврстоћу језгра, спречава накупљање лепљиве смоле на алату, драстично смањује потрошњу скупих аминских гасова и скраћује укупно време производног циклуса.
О: Да. Надоградња старих машина са модерним ПЛЦ-овима и ХМИ екранима осетљивим на додир је уобичајена и веома ефикасна надоградња. Он замењује непоуздане механичке релеје дигиталним контролама, омогућавајући прецизну интеграцију сензора, бољу регулацију притиска и праћење циклуса у реалном времену без куповине потпуно нове машине.
О: Убризгавање песка под високим притиском генерише огромну кинетичку енергију која покушава да раздвоји половине кутије језгра. Довољна хидрауличка или пнеуматска сила стезања држи алат потпуно затвореним. Неадекватно стезање омогућава песку да побегне из шупљине, стварајући блиц који уништава језгро.
